Instructions de mesure pour la paroi coulissante en verre Gumax^®

Avec une paroi coulissante en verre, vous profitez d’un confort encore accru sous votre véranda ou votre abri de jardin. Un mesurage précis est essentiel pour commander la bonne dimension de paroi coulissante. Vous pouvez commander une paroi coulissante en verre dans différentes situations : lorsque vous commandez une paroi coulissante en même temps qu’une véranda Gumax^®, lorsque vous possédez déjà une véranda Gumax^®, ou lorsque vous avez un autre type de véranda ou d’abri de jardin. Choisissez la situation qui vous correspond et suivez étape par étape les instructions de mesure associées. Vous aurez ainsi la garantie que la paroi coulissante s’adapte parfaitement.

Nouvelle véranda Gumax^®

Véranda Gumax^® existante

Veranda externe

Nouvelle véranda Gumax^®

Vous allez commander une véranda Gumax® avec une paroi coulissante en verre ? Veuillez alors remplir l’outil de mesure ou suivez les instructions ci-dessous pour déterminer quel système de rails est nécessaire pour votre paroi coulissante en verre.

Détermination de la largeur

Déterminez les dimensions de votre véranda et l’endroit où vous souhaitez installer une paroi coulissante en verre.

La largeur d’une paroi coulissante en verre à l’avant correspond à la distance entre l’intérieur des deux poteaux.
La largeur d’une paroi coulissante en verre sur le côté correspond à la distance entre le mur et l’intérieur du poteau.

Consultez le tableau 1 pour voir quel système de rails vous convient.

Tableau 1 : largeurs des systèmes de rails pour parois coulissantes Gumax^®
Largeur standard	Largeur (avant ou côté)	Produit
—	—	Système à 1 rail
—	—	Système à 2 rails
3,06 m	1960–2940 mm	Système à 3 rails
4,06 m	2941–3920 mm	Système à 4 rails
5,06 m	3921–4900 mm	Système à 5 rails
6,06 m	4901–5880 mm	Système à 6 rails

Souhaitez-vous connaître le chevauchement de vos portes coulissantes en verre ? Calculez-le facilement par porte coulissante.

Détermination de la hauteur

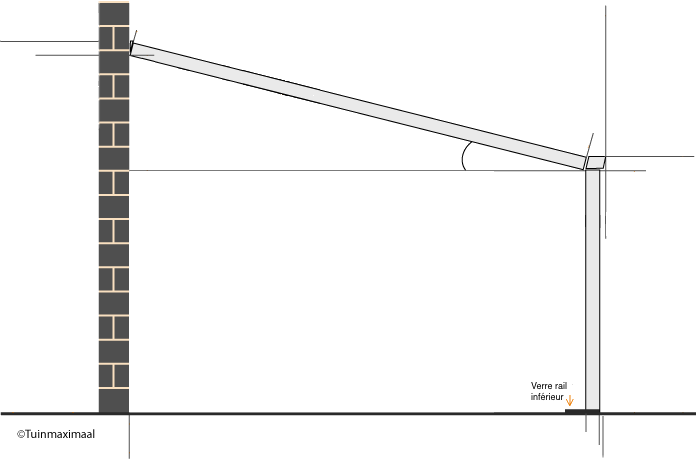

Hauteur du profil mural

Pour commander une paroi coulissante en verre, commencez par choisir la hauteur libre souhaitée, par exemple 2100 mm. À chaque hauteur libre correspond une hauteur de profil mural : c’est-à-dire la hauteur à laquelle la véranda est fixée à la façade. Utilisez l’outil de mesure pour calculer la bonne hauteur du profil mural, afin que votre paroi coulissante en verre s’adapte parfaitement.

Hauteur libre

Vous disposez de peu d’espace sur votre façade et vous êtes donc contraint à une certaine hauteur de profil mural ? Utilisez alors l’outil de mesure pour calculer la hauteur libre correspondante. Ainsi, vous êtes certain que votre véranda Gumax® et votre paroi coulissante en verre s’aligneront parfaitement.

Vous avez des questions sur le calcul des bonnes dimensions de votre paroi coulissante en verre ? Ou vous ne savez pas exactement à quelle hauteur monter le profil mural ? Dans ce cas, contactez nos conseillers clientèle par e-mail, téléphone ou WhatsApp.

Véranda Gumax^® existante

Votre véranda Gumax® est-elle déjà installée et souhaitez-vous l’agrandir avec une paroi coulissante en verre ? Suivez alors les instructions ci-dessous ainsi que l’aide à la mesure pour déterminer quel système de rails est nécessaire pour votre paroi coulissante en verre.

Mesurer la largeur

Mesurez la largeur de l’ouverture où vous souhaitez installer la paroi coulissante.

À l’avant de la véranda, mesurez de l’intérieur d’un poteau à l’intérieur de l’autre poteau (voir fig. 1).
Sur le côté de la véranda, mesurez du mur jusqu’à l’intérieur du poteau (voir fig. 2).

Dans le tableau 2, choisissez un système de rails légèrement plus long que la largeur mesurée. Vous pourrez le raccourcir facilement vous-même.

Souhaitez-vous connaître le chevauchement de vos portes coulissantes en verre ? Calculez-le facilement par porte coulissante.

Fig. 1 : mesurer la largeur à l’avant

Fig. 2 : mesurer la largeur sur le côté

Tableau 2 : dimensions des systèmes de rails pour parois coulissantes Gumax^®
Produit	Longueur
Système à 1 rail	1960 mm
Système à 2 rails	1960 mm
Système à 3 rails	2940 mm
Système à 4 rails	3920 mm
Système à 5 rails	4900 mm
Système à 6 rails	5880 mm

Mesurer la hauteur

Souhaitez-vous installer une paroi coulissante sur le côté (A) ou à l’avant (B) de votre véranda Gumax® ? Suivez alors les étapes ci-dessous, selon votre situation :

A : Paroi coulissante sur le côté de votre véranda :

Mesurez la hauteur libre à l’avant de la véranda, du côté où vous souhaitez installer la paroi coulissante. Mesurez à partir du dessus de la fondation ou du sol jusqu’à la face inférieure plate de la gouttière (voir fig. 3 et 4).

Attention : pour une installation sur le côté, vous aurez besoin d’une clavette en verre à 8°.

Consultez le tableau 3 pour voir dans quelle plage se situe la hauteur libre mesurée. Sélectionnez cette plage lors de la configuration de votre paroi coulissante en verre sur notre site web.
Souhaitez-vous encastrer le rail inférieur dans la terrasse ? Ajoutez alors 18 mm à la hauteur libre : c’est la hauteur du rail inférieur.
Vous avez une terrasse en pente ? Assurez-vous que la fondation soit de niveau et qu’elle puisse supporter au moins 390 kg par mètre courant. Si vous envisagez de rehausser ou d’abaisser votre terrasse, tenez compte de la hauteur libre que vous commandez pour éviter que la paroi coulissante soit trop grande ou trop petite au moment de l’installation.

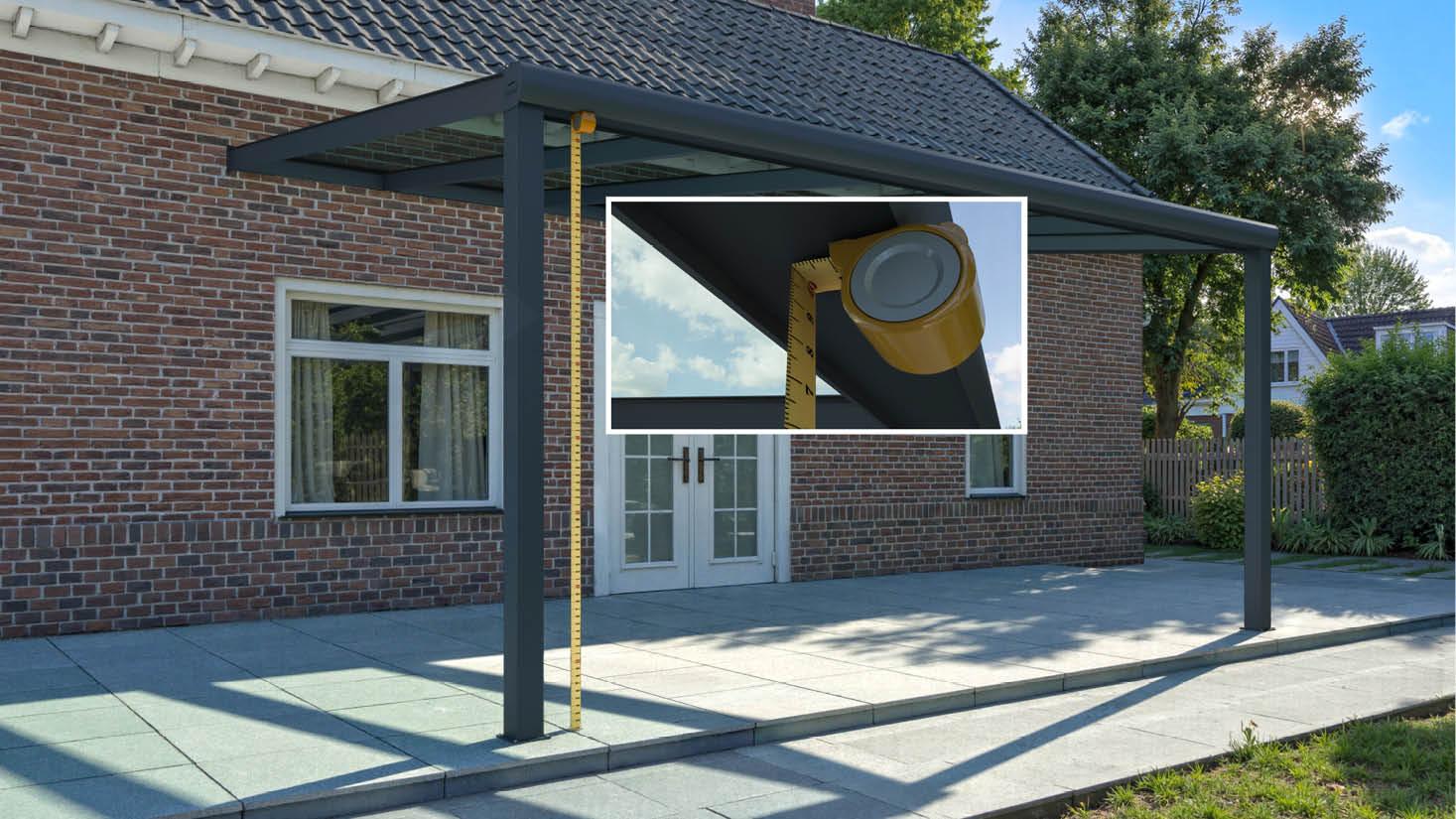

Fig. 3 : mesurer la hauteur côté avant, jusqu’à la fondation/pavage

Fig. 4 : mesurer la hauteur côté avant, jusqu’à la fondation encastrée

B : Paroi coulissante à l’avant de votre véranda :

Mesurez la hauteur libre à l’avant de la véranda. Effectuez la mesure en trois points (gauche – centre – droite), du dessus de la fondation ou du sol jusqu’à la face inférieure plate de la gouttière (voir fig. 5 et 6).
Prenez la hauteur libre la plus basse mesurée et consultez le tableau 3 pour trouver la plage correspondante. Sélectionnez cette plage lors de la configuration de votre paroi coulissante en verre sur notre site web.
Souhaitez-vous encastrer le rail inférieur dans la terrasse ? Ajoutez alors 18 mm à la hauteur libre.
Vous avez une terrasse avec une pente ? Veillez à ce que la fondation soit bien à niveau et puisse supporter au moins 390 kg par mètre courant. Si vous modifiez la hauteur de votre terrasse, pensez à ajuster la hauteur libre en conséquence pour garantir une parfaite installation.

Fig. 5 : mesurer la hauteur à l’avant, jusqu’à la fondation/pavage

Fig. 6 : mesurer la hauteur à l’avant, jusqu’à la fondation encastrée

Tableau 3 : hauteurs de passage des parois coulissantes en verre Gumax^®
Hauteur de passage
1980 mm–2020 mm	2030 mm–2070 mm	2080 mm–2120 mm
2130 mm–2170 mm	2180 mm–2220 mm	2230 mm–2270 mm
2280 mm–2320 mm	2330 mm–2370 mm	2380 mm–2420 mm
2480 mm–2520 mm	2580 mm–2620 mm	2680 mm–2720 mm

Veranda externe

Vous avez une autre véranda ou un abri de jardin que ceux de Gumax® ? Vous pouvez également y installer une paroi coulissante en verre. Procédez comme suit :

Mesurer la largeur

Mesurez la largeur de l’ouverture où vous souhaitez installer la paroi coulissante.
Choisissez un système de rails plus large que la mesure prise. Vous pourrez raccourcir ce système de rails vous-même.

Mesurer la hauteur

Mesurez en trois points (gauche, centre, droite) et retenez la valeur la plus basse.
Ajoutez 18 mm si vous souhaitez encastrer le rail inférieur dans la terrasse.
Utilisez cette hauteur lors de la configuration de votre paroi coulissante en verre sur le site web.

Vous avez une terrasse avec une pente ? Assurez-vous que la fondation soit de niveau et puisse supporter au moins 390 kg par mètre courant. Vous prévoyez de rehausser ou d’abaisser votre terrasse pour corriger la pente ? Tenez alors compte de la hauteur libre que vous sélectionnez afin que la paroi coulissante en verre ne soit ni trop grande, ni trop petite lors de l’installation.

Exemple de mesurage

Max mesure la hauteur à trois endroits à l’avant de la véranda : gauche 2100 mm, centre 2150 mm, droite 2150 mm.
La plus petite hauteur mesurée (2100 mm) se situe selon le tableau 5 entre « 2080 mm–2120 mm ». Lors de la commande de la paroi coulissante, il sélectionne cette plage.
(Optionnel) Max souhaite un rail inférieur encastré. Sa hauteur de passage devient alors 2100 mm + 18 mm = 2118 mm. Il sélectionne à nouveau la plage « 2080 mm–2120 mm » lors de la commande.

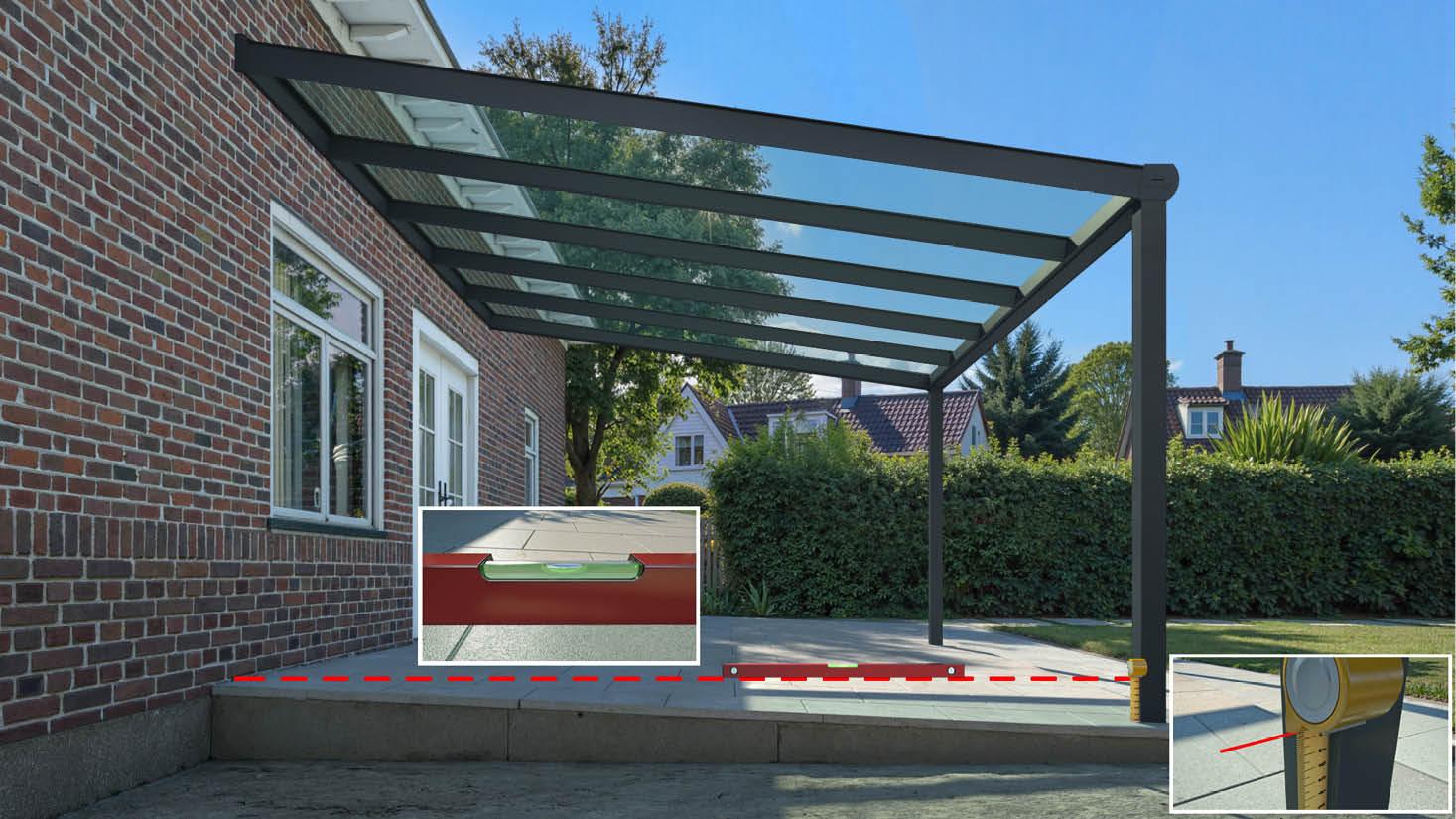

Fig. 8 : mesurer la pente de la terrasse

Calcul du chevauchement

Calculez facilement le chevauchement de vos portes coulissantes en verre :

Déterminez de combien vous devez raccourcir le système de rail pour qu’il s’adapte parfaitement.
Divisez cette mesure par le nombre de portes coulissantes moins un.

Exemple : pour une largeur de 4840 mm, vous avez besoin d’un système à 5 rails (voir tableau 1). Le système de 4900 mm est donc raccourci de 60 mm. Un système à 5 rails comprend 5 portes coulissantes, donc le chevauchement est :

60 ÷ (5 - 1) = 15 mm de chevauchement.

Souhaitez-vous un chevauchement aussi faible que possible ? Avec une véranda de 3 m de profondeur, le mieux est de choisir un système à 3 rails avec un poteau supplémentaire monté contre le mur. Avec une véranda de 4 m de profondeur, choisissez un système à 4 rails, également avec un poteau supplémentaire.

Fondation

La paroi coulissante doit être placée sur une fondation parfaitement de niveau, avec une capacité portante d’au moins 390 kg par mètre courant. Cela peut être un profil de fondation ou un autre type de fondation, comme un support en béton.
